איך להגיש פרט נגרות

אחת המשימות החשובות של מעצבות פנים – וגם אחת המורכבות לסטודנטיות ומעצבות בתחילת הדרך – היא הגשה מקצועית של פרטי נגרות.
פרט נגרות הוא לא רק ציור טכני, הוא כלי עבודה משמעותי שמעביר את העיצוב מהרעיון אל הביצוע, ומאפשר לנגר להבין בדיוק מה הכוונה העיצובית שלך.

במאמר הזה נעבור על 7 שלבי התהליך להכנת פרט נגרות מקצועי,
החל מהסקיצה הראשונית ועד ליצירת שרטוט מדויק עם פרטי חומרים, טקסטורות וצבעים.

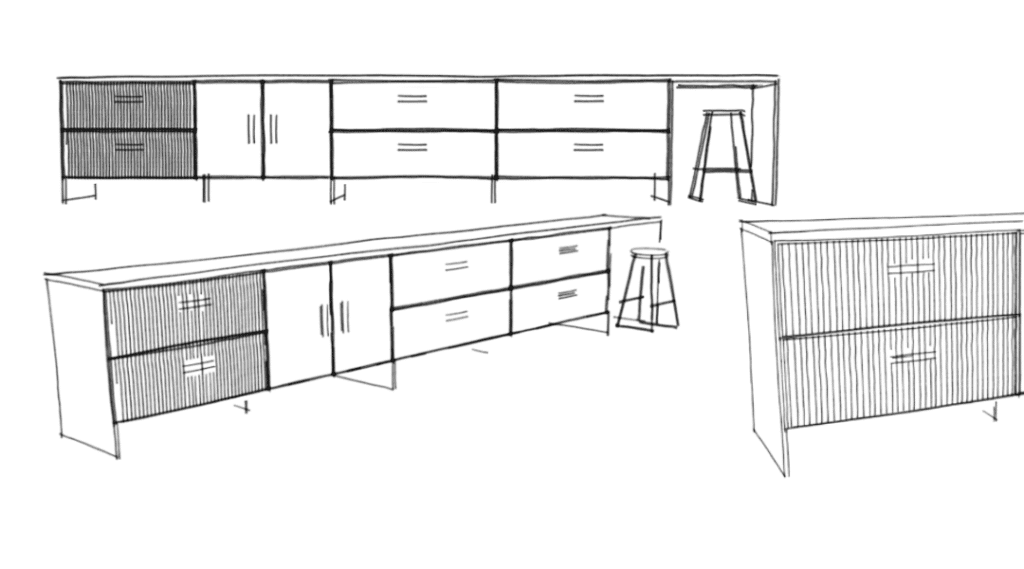

שלב ראשון – יצירת סקיצה

השלב הראשון הוא לשחרר את היצירתיות שבכם, קחו דף נייר או השתמשו בתוכנת השרטוט, וציירו סקיצות חופשיות.
המטרה כאן היא להוציא החוצה את כל הרעיונות, בלי מגבלות של מידות מדויקות או פרטים טכניים.
זה המקום לדמיין, לשחק עם צורות, לשרטט בחופשיות, ולבחון את הפרופורציות והאסתטיקה של הרהיט.

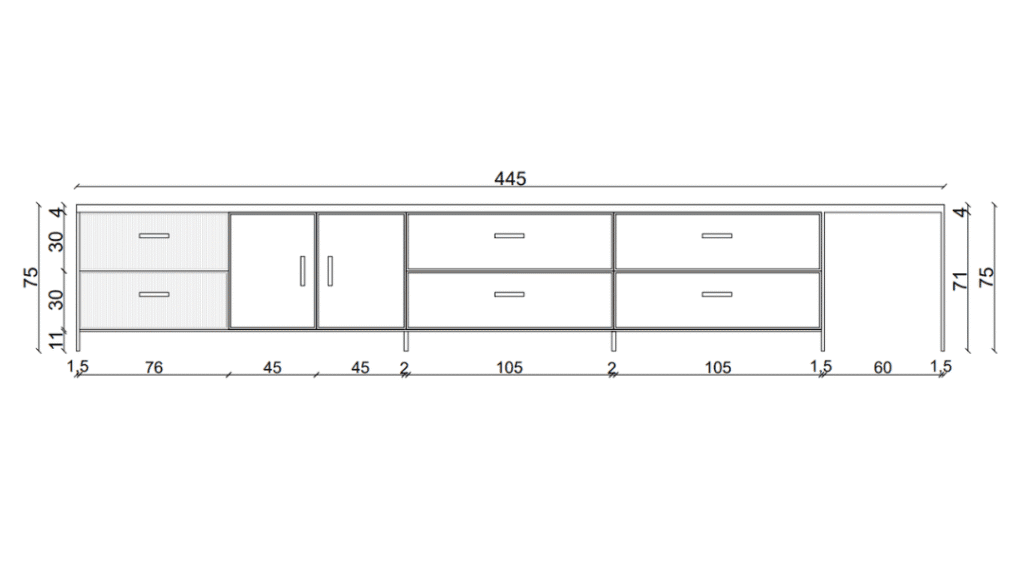

שלב שני – שרטוט חזית פרט עם מידות

אחרי שבחרתם את הסקיצה המתאימה – עוברים לשלב הטכני.
כאן משרטטים את הרהיט בצורה מדויקת, עם התאמה מלאה למידות החלל והדרישות הפונקציונליות.
כדאי לדעת שרוב הנגרים לא יסתמכו רק על השרטוט שלכן ויגיעו פיזית לשטח לקחת מידות נוספות.

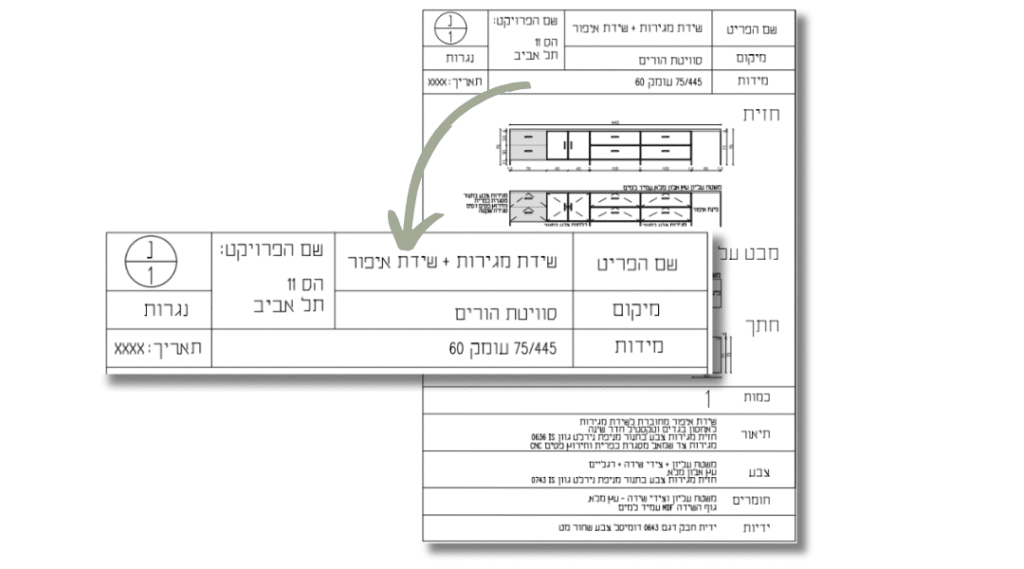

שלב שלישי – תיאור פרט הנגרות

בכל שרטוט מקצועי מופיעה כותרת שמציינת את הפרטים הבאים:
שם הפרט, מספר הפרט, המיקום המדויק במבנה, המידות.
פרטים אלו נראים אולי טכניים, אבל הם חיוניים כדי שהנגר יוכל להתמצא בין השרטוטים השונים וידע בדיוק על איזה פרט מדובר.

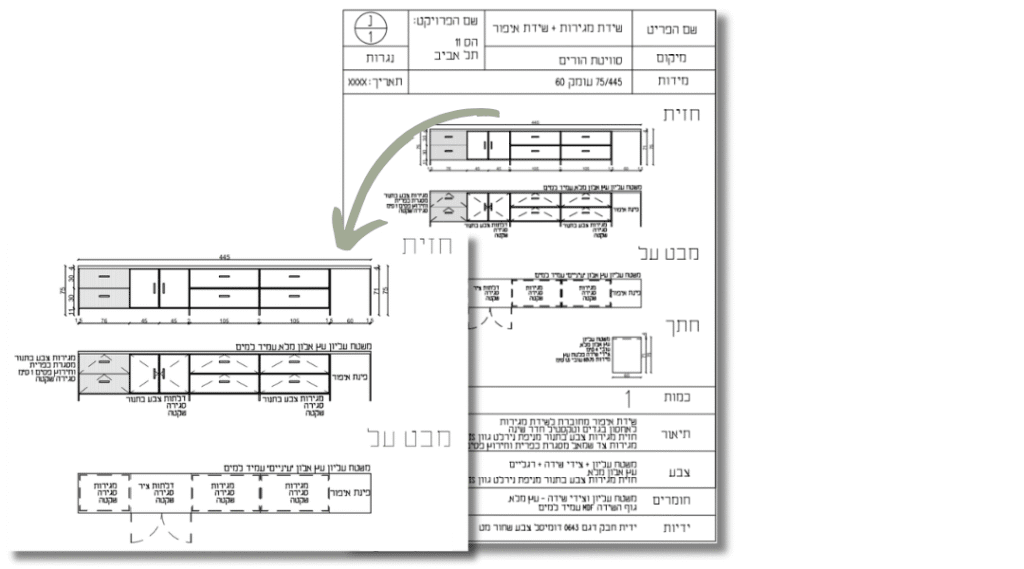

שלב רביעי – שרטוט מבט על, חזית וחתך לפרט הנגרות

בכל פרט נגרות חייבים להופיע שלושה מבטים עיקריים – מבטל על, חזית וחתך.
המבטים האלו מציגים את הרוחב, האורך, העומק, הגובה והחלוקה הפנימית של הרהיט.
ללא מבטים ומידות מלאות ומדויקות – הנגר לא יוכל להוציא את הפרט לפועל.

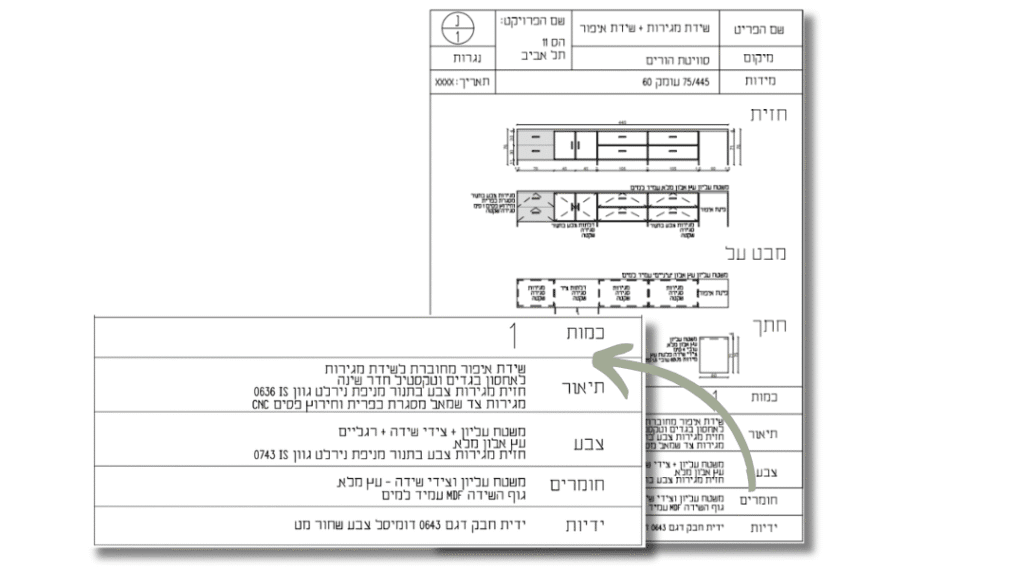

שלב חמישי – הסבר פרט הנגרות

מעבר לשרטוט, חשוב לציין תיאור מפורט עם כמה שיותר מידע רלוונטי לפרט המשורטט
בתיאור זה מפרטים את –

כמויות
סוגי חומרים
צבע וגוון
טקסטורות
וכל מידע נוסף שיכול לסייע לנגר

ככל שהמידע יותר מפורט, כך קטן הסיכוי לטעויות וגדל הסיכוי שהתוצאה תהיה בדיוק מה שתכננתן.

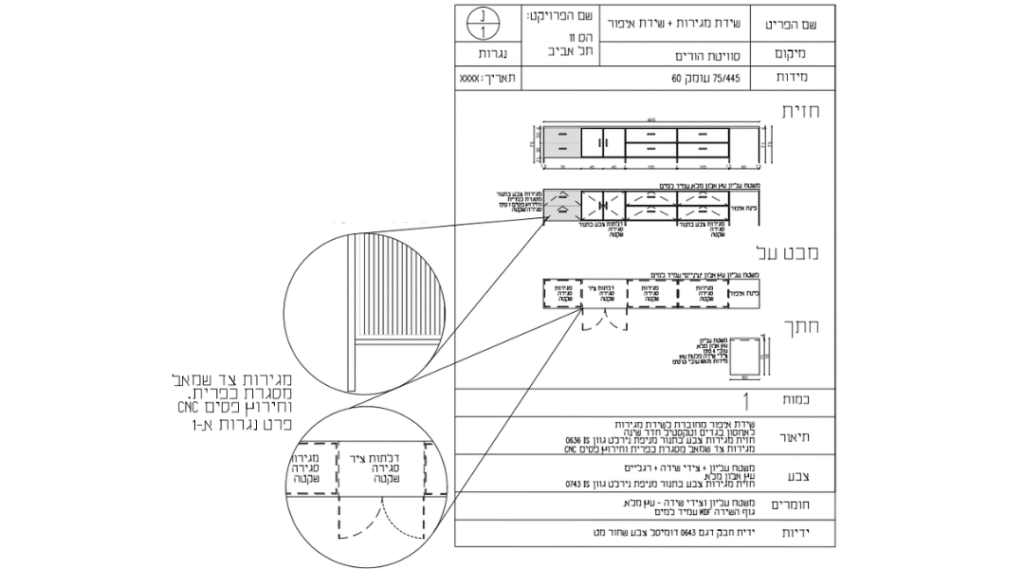

שלב שישי – פרט מוגדל בקנה מידה

בחלק מהרהיטים יש אזורים חשובים שדורשים התייחסות מיוחדת – כמו ידיות אינטגרליות, חריצים, דלתות חרוטות או טקסטורות ייחודיות.
במקרים כאלה מוסיפים פרט מוגדל בקנה מידה גדול יותר, כדי להבהיר לנגר את הכוונה.
טיפ קטן! חשוב להקפיד גם על סימון כיווני פתיחה של דלתות ומגירות ע"י קו מרוסק.

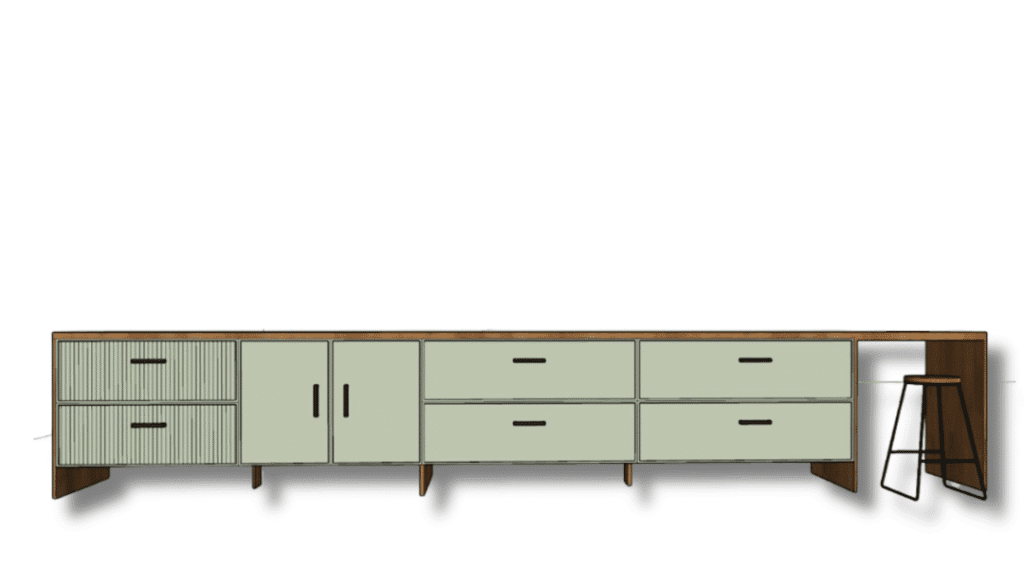

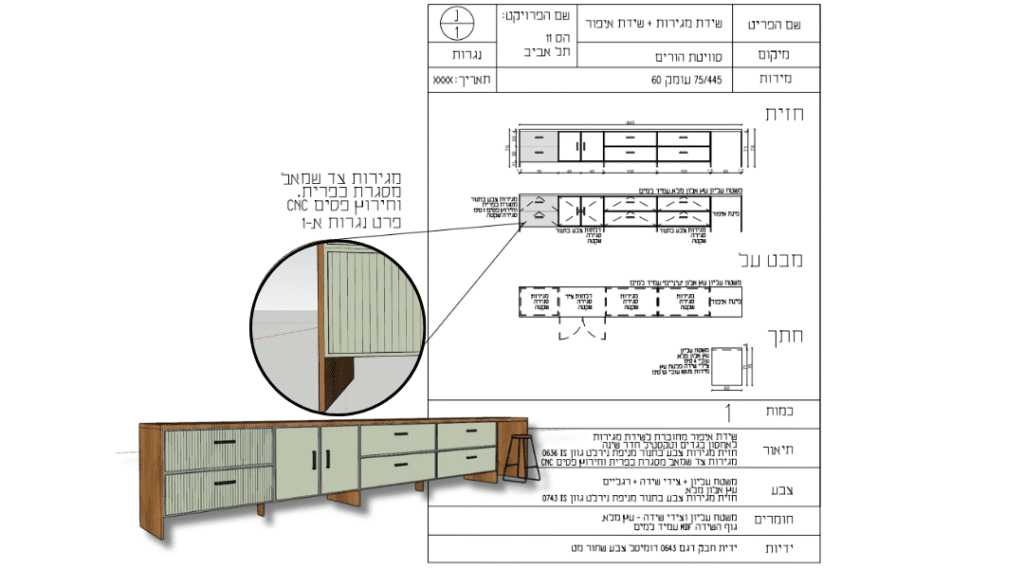

שלב שביעי – פרט ויזואלי

לבסוף, מומלץ לשלב גם הדמיה צבעונית הכוללת חומרים וטקסטורות.
הפרט הוויזואלי נותן ערך מוסף משמעותי גם ללקוח וגם לנגר.

פרט נגרות הוא לא רק מסמך טכני – הוא גשר בין העיצוב לביצוע.
ככל שתדייקו בו יותר ותפרטו בו כל מה שצריך – החל מסקיצה חופשית ועד פירוט מדויק של חומרים וצבעים –
כך תבטיחו תהליך עבודה חלק ותוצאה שמגשימה את החזון שלכם בדיוק כפי שתכננתם.

לקובץ אוטוקאד נגרות מטבח – לחצו כאן
