אוטוקאד – שרטוט בסופר-פוזיציה

עולם השרטוט הדיגיטלי מציע אינסוף כלים וטכניקות, אך אחת השיטות היעילות והחשובות ביותר למעצבות פנים היא שיטת הסופר-פוזיציה.
השיטה מאפשרת עבודה מסודרת, קריאה מדויקת של התוכניות, ומונעת טעויות חוזרות שנגרמות עקב חפיפה בין התשתיות השונות

במאמר הזה נבין מהי השיטה, מהם היתרונות שלה, ואיך ניתן ליישם אותה שלב-שלב בתהליך העבודה על פרויקט.

מהי שיטת הסופר-פוזיציה?

באוטוקאד אנו עובדים עם שכבות המבדילות בין התשתיות השונות – אינסטלציה, חשמל, תאורה, מיזוג אוויר ועוד
שיטת הסופר-פוזיציה מבוססת על שרטוט ברמה רב-שכבתית – כל התוכניות נמצאות על שרטוט אחד, אחת על גבי השנייה.

כך ניתן לראות את כל תשתיות המבנה יחד – כך ניתן למנוע התנגשויות ע"י שמירת מרחק לפי תקן ,לשמור על סדר וארגון ולעבוד ביעילות.

היתרונות של שיטת הסופר-פוזיציה

עבודה מהירה ויעילה – כל שינוי שבוצע בשכבה אחת מתעדכן אוטומטית בשאר התוכניות. אין צורך לתקן כל תוכנית בנפרד.

מניעת טעויות – כשכל התוכניות נמצאות אחת על גבי השנייה, ניתן לבדוק אם יש התנגשויות (לדוגמא: נקודת תאורה מתנגש עם תשתית מיזוג אוויר, נקודת מים קרובה מידי לנקודת חשמל)

בהירות בתהליך העבודה – השרטוט הופך למסודר, ברור וקריא גם עבורך וגם עבור אנשי המקצוע שיקבלו אותו.

שלבי העבודה בסופר-פוזיציה

שלב ראשון – בניית שכבות

לפני שמתחילים לשרטט, חשוב ליצור רשימת שכבות קבועה ומסודרת.
לכל אלמנט מגדירים שכבה משלו עם צבע, עובי קו וסוג קו.
מומלץ לעבוד גם עם מצבי שכבות (Layer States) – כלי חשוב המאפשר הדלקה וכיבוי באופן מהיר של קבוצת שכבות לפי הצורך.

שלב שני – הגדרת CTB

לפני שמתחילים פרויקט חדש, מגדירים קובץ CTB מותאם אישית שמסונכרן עם שכבות השרטוט שלכם.
בקובץ הזה קובעים לגבי כל שכבה את הצבע, עובי הקו וסוג הקו היופיעו בהדפסה,
כך מבטיחים הפקת שרטוטים ברורים ואחידים בכל פרויקט.

שלב שלישי – מצב קיים

אם עובדים על פרויקט קיים, חשוב לארגן את השרטוט של המצב הקיים כך שכל אלמנט יהיה בשכבה המתאימה לו מתוך רשימת השכבות שלכם,
זה אולי ייקח קצת זמן בהתחלה, אבל ברגע שהשרטוט מסודר – העבודה הופכת למהירה וקלה הרבה יותר.

שלב רביעי – התחלת שרטוט בסופר-פוזיציה

כעת אפשר להתחיל לשרטט.

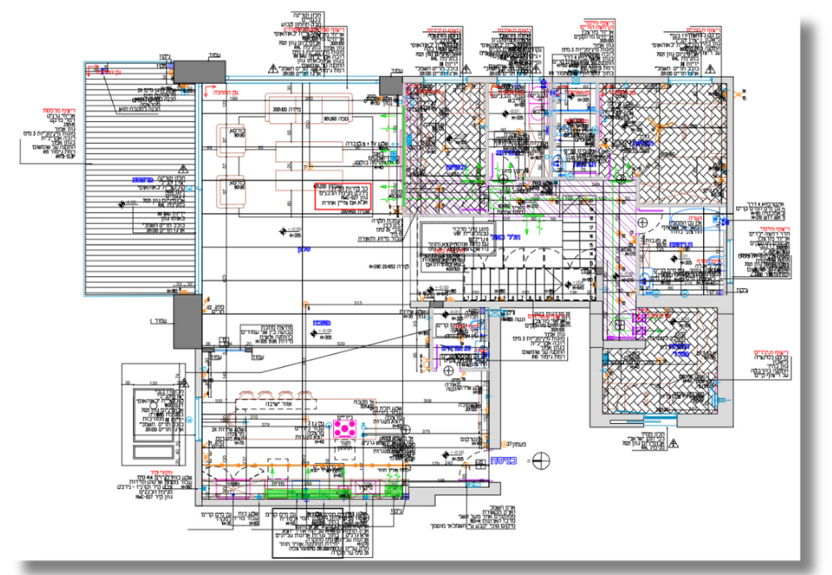

כל תוכנית תשתית חדשה (חשמל, אינסטלציה, תאורה, מיזוג וכו’) מונחת אחת על השניה על גבי שרטוט אחד (בדר"כ על גבי תוכנית העמדה).
כך נוצרת תמונה מלאה שמציגה את כל התשתיות יחד,
וכעת נותר רק לשחק עם כיבוי והדלקת השכבות לפי התקדמות השרטוטים.

שלב חמישי – עריכת גליונות והדפסה

בשלב האחרון כל מה שנותר לעבור לעבודה בגיליונות (Layouts)
לפתוח גיליון ייעודי לכל תוכנית ולהגדיר מראש הגדרות הדפסה ו-CTB מותאם לכל תוכנית,
התוצאה – הדפסות מקצועיות, ברורות ואחידות – שכל איש מקצוע יכול להבין וליישם.

שיטת הסופר-פוזיציה היא לא רק כלי טכני – היא שיטת עבודה מקצועית המאפשרת למעצבות פנים לעבוד באופן מסודר, מקצועי ומדויק.
היא חוסכת זמן, מונעת טעויות יקרות, והופכת את תהליך התקשורת מול הלקוחות, אנשי המקצוע והקבלנים להרבה יותר ברור.

אם אתן עדיין לא עובדות בשיטה הזו – זה הזמן להתחיל. ברגע שתתרגלו אליה, תגלו שהיא פשוט משנה את כל חוויית העבודה באוטוקאד.
